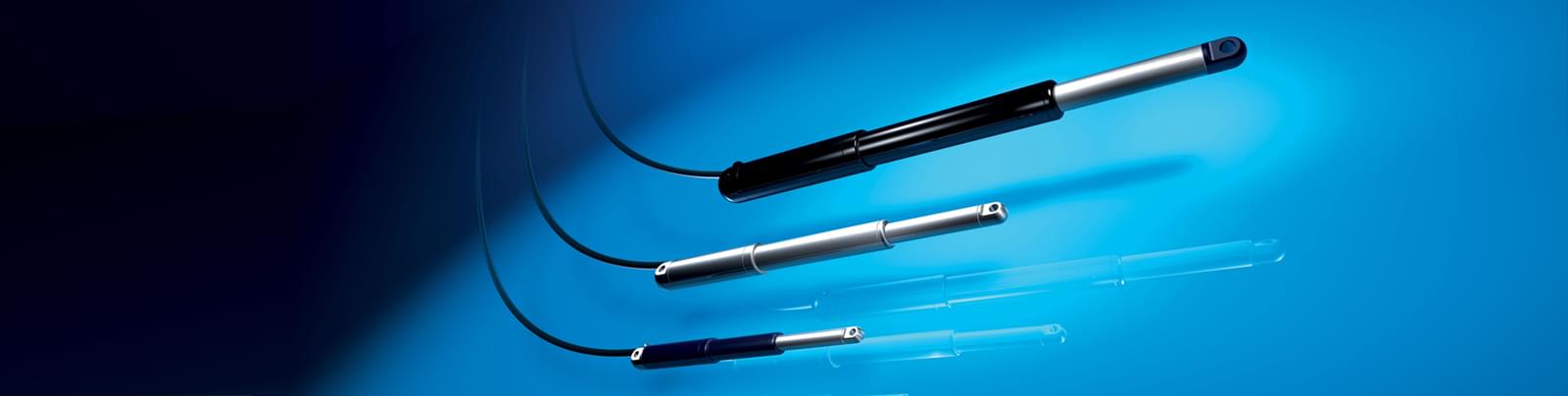

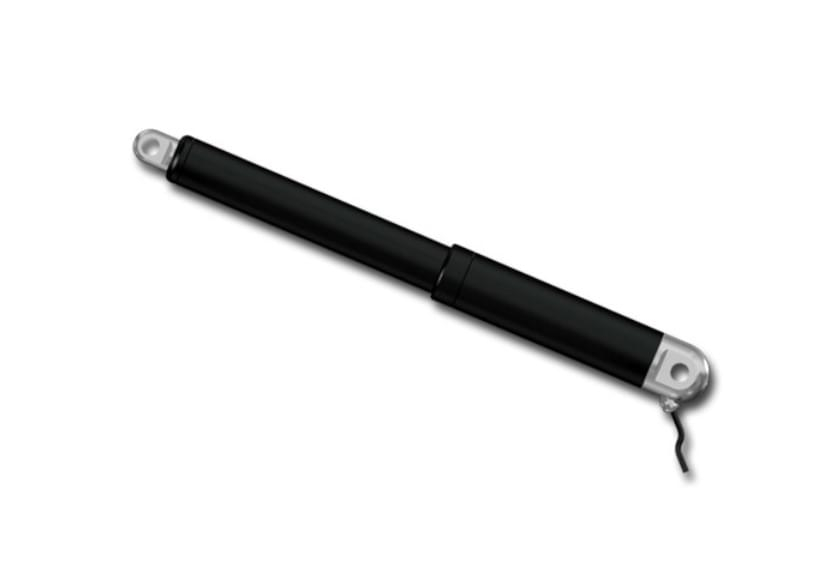

Компактні електричні актуатори серії easyE-line

Компанія Bansbach easylift презентує новинку - компактні електричні актуатори серії easyE-line з вбудованим приводом. Завдяки лінійному компонуванню двигуна, виконавчого механізму та шпинделя досягається дуже тонка і компактна конструкція актуатора.
При зовнішньому діаметрі 35, 50 і 60 мм актуатори вписуються практично у кожне можливе застосування. При такому компактному дизайні максимальне зусилля до 10.000N (easyE-60).
Синхронне абоокреме управління актуаторами можливо організувати за допомогою різноманітних контролерів.

Особливості та переваги:

  • Хід штока: 50, 100, 150, 200, 250, 300, 350, 400, 500 і 750 мм (інші варіанти доступні за запитом)
  • Максимальне зусилля - 10000N
  • Максимальне статичне навантаження - 16800N
  • Робочий цикл: Макс. 10% або 2 хвилини використання, а потім 18 хвилин відпочинку
  • Матеріал виконання:
  1. Циліндр двигуна і виконавчого механізму - сталь з порошковим покриттям або нержавіюча сталь
  2. Шток з алюмінію (easyE-35) або нержавіючої сталі (easyE-50 і easyE-60)
  3. Кріплення - поліамід, алюміній або нержавіюча сталь
  • Клас захисту: IP66 (у стандартному виконанні), для суворих умов (IP68, IP69K), ATEX
  • Кабель: 1m, 2X0.65мм² (AWG19), Ø = 4.8мм, чорний, Molex Mini-Fit Jr. 6 pin. Радіус вигину: 6 х діаметр кабелю. Довжина: 1-9 м.
  • Температурний режим:
  1. Стандарт (-5°C - +70°C)
  2. Низький (-40°C - +70°C)
  3. Високий (-5°C - +90°C)

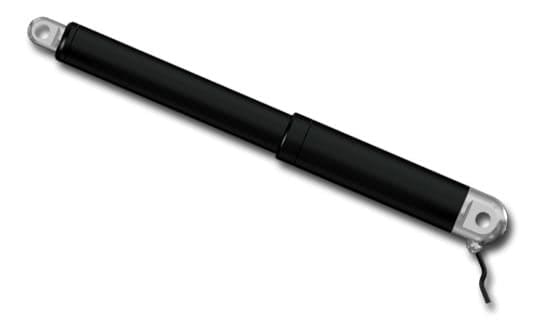

Серія EASYE-35

  • Зусилля: 120-2200N
  • Швидкість: 3-33 мм/с
  • Хід штока: 50-750 мм
  • Напруга: 12VDC або 24VDC

Передатне число

C*

D

E

F

G

H

Зусилля (динамічне на виштовхування і втягування), N

120

400

600

900

1600

2200

Швидкість при макс. навантаженні, мм/с

33

16

12

7,5

4

3

* Тільки 24V
Максимальне навантаження при ході штока> = 500мм - 1000N
Рекомендований максимальний струм: 12VDC = 3.6A і 24VDC = 1.8A

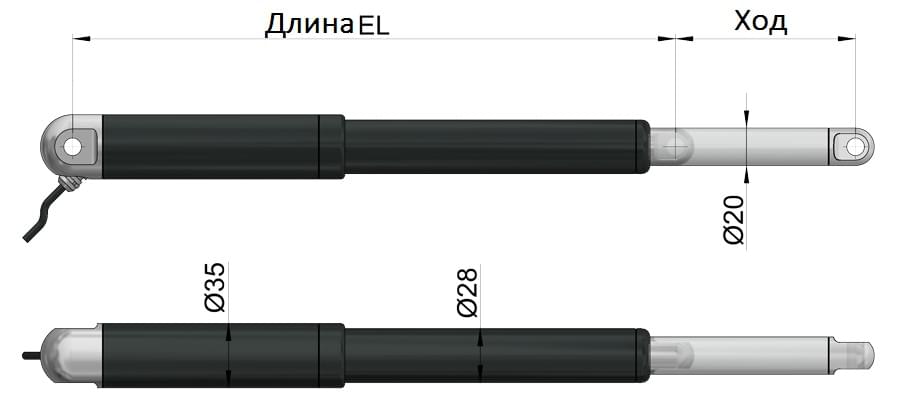

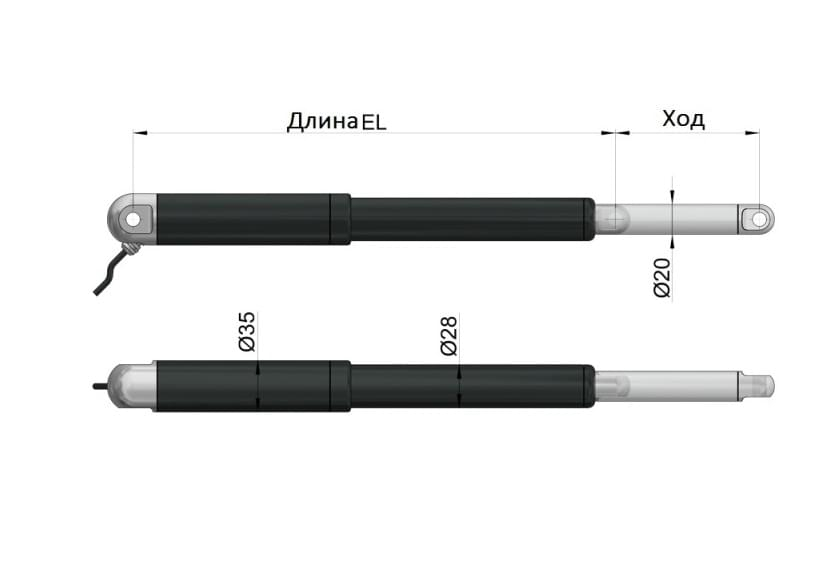

Розміри:



Довжина EL

Кріплення «вилка» зі сторони двигуна

Датчик холу

Стандарт UL/EN60.601

Виконання для суворих умов

Передатне число: C, D, E, F

Хід + 160*

+10

+10

+10

+11

Передатне число: G, H

Хід + 170*

Осьовий люфт: +/- 0,5 мм, допустима похибка довжини EL +/- 1,0 мм

Серія EASYE-50

  • Зусилля: 500-4500N
  • Швидкість: 4-70 мм/с
  • Хід штока: 50-750мм
  • Напруга: 12VDC або 24VDC

Передатне число

C*

D

E

F

G

H

Зусилля (динамічне на виштовхування і втягування), N

500

1750

2200

3100

4500

4500

Швидкість при макс. навантаженні, мм/с

70

20

17

12

6

4

* тільки 24V
Максимальне навантаження при ході штока> = 500мм - 2000N
Рекомендований максимальний струм: 12VDC = 16A і 24VDC = 8A

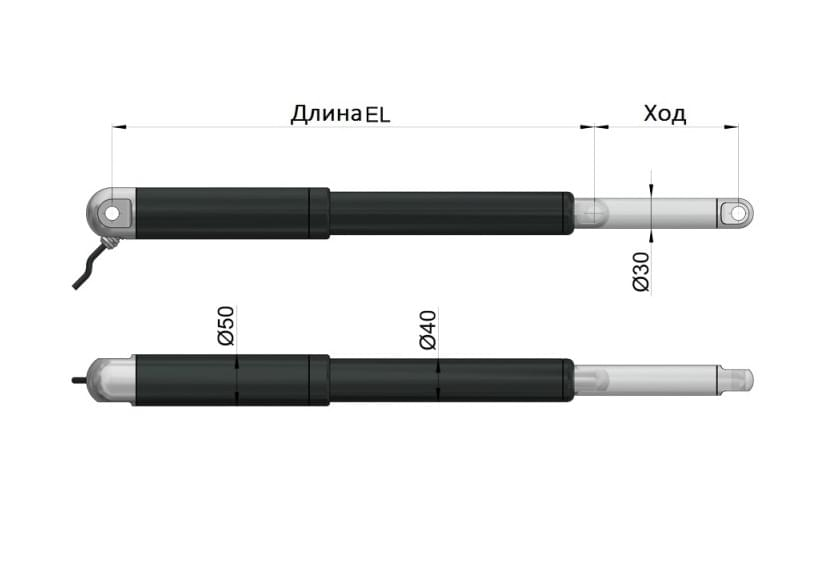

Розміри:





Довжина EL

Кріплення «вилка» зі сторони двигуна

Датчик холу

Стандарт UL/EN60.601

Виконання для суворих умов

Передатне число: C, D, E, F

Хід + 240*

-------

+15

+15

+14

Передатне число: G, H

Хід + 255*

Осьовий люфт: +/- 0,5 мм, допустима похибка довжини EL +/- 1,0 мм

Серія EASYE-60

  • Зусилля: 1900-10000N
  • Швидкість: 5-31 мм/с
  • Хід штока: 50-750мм
  • Напруга: 24VDC

Для створення тривимірної моделі ви можете скористатися CAD-конфігуратором

Передатне число

D

E

F

G

H

Зусилля (динамічне на виштовхування і втягування), N

1900

4300

6600

8100

10000

Швидкість при макс. навантаженні, мм/с

31

14

9

6

5

Максимальне навантаження при ході штока> = 500мм - 2000N
Рекомендований максимальний струм: 24VDC = 10A

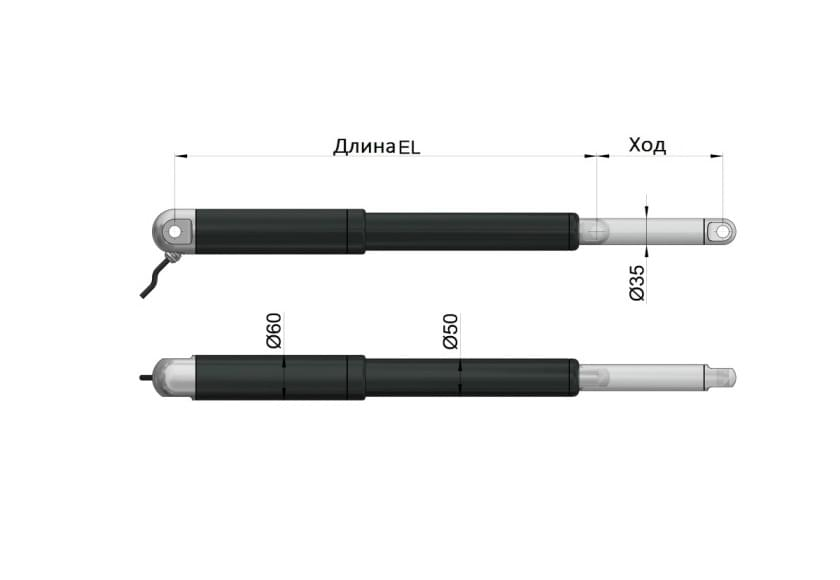

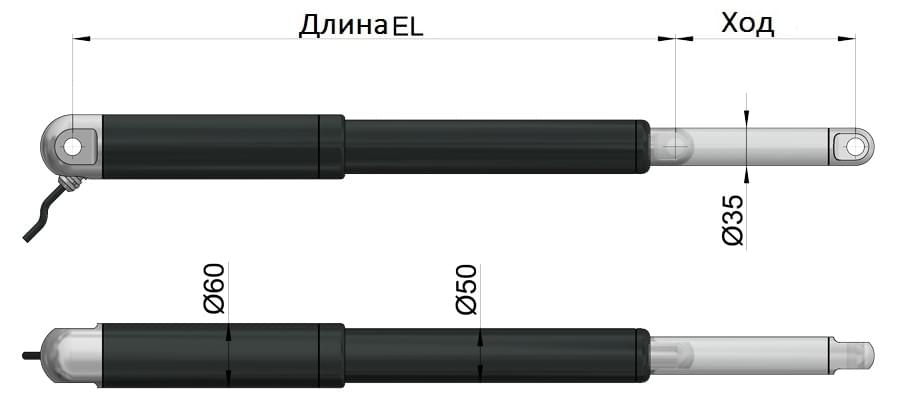

Розміри:


Довжина EL

Кріплення «вилка» зі сторони двигуна

Датчик холу

Стандарт UL/EN60.601

Виконання для суворих умов

Хід + 358

--------

+15

+25

+25

Осьовий люфт: +/- 0,5 мм, допустима похибка довжини EL +/- 1,0 мм

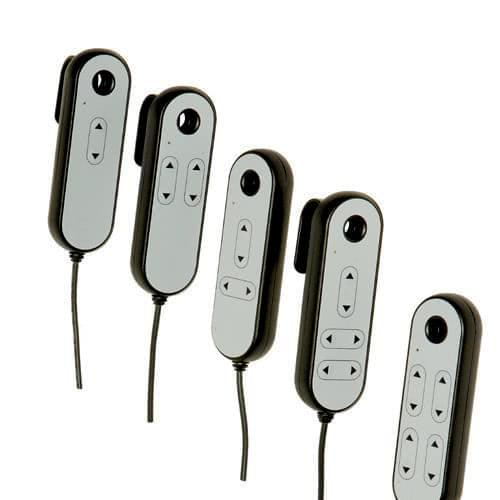

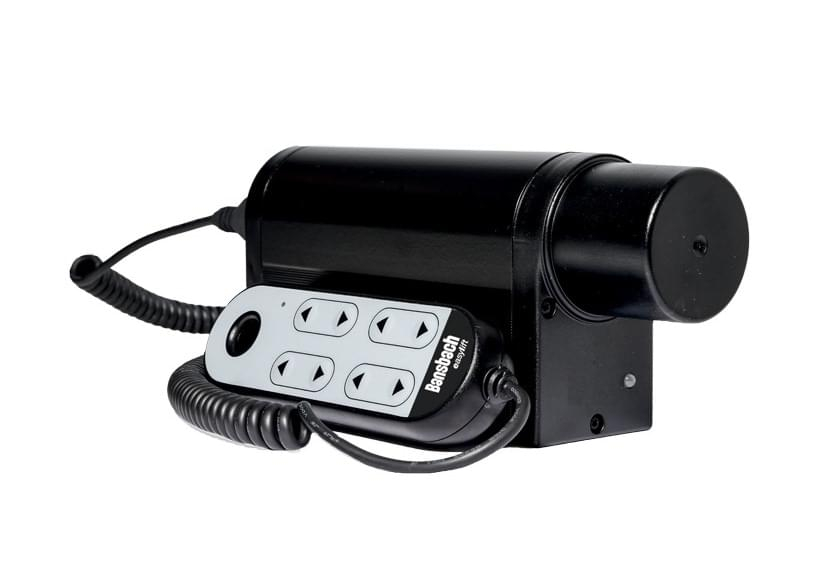

Пульти управління
