Вакуумні системи D.V.P. Vacuum Technology (Італія)

Компактні вакуумні системи з ресивером та вологосепаратором серії CPV - це готові вакуумні станції на основі масляних пластинчато-роторних вакуумних насосів серії WR (Water Resistant), які забезпечують стабільний рівень вакууму і швидкість відкачування.
Дані пристрої спроектовані для використання на обладнанні для обробки скла, мармуру, а також машинах, у процесі роботи яких використовуються неагресивні рідини.
Повітря і рідина спочатку поділяються всередині ресивера за допомогою внутрішнього пристрою «циклону». Індикатор рівня з поплавком розташований ззовні, щоб оператор мав можливість візуально контролювати кількість накопиченої рідини. Індикатор рівня можна обладнати датчиком, який буде подавати сигнал на автоматичний клапан для зливу накопиченої рідини, коли ресивер заповнений. Ще вологе повітря в баку, але без крапель, проходить через фільтр-сепаратор конденсату, на якому встановлено вакуумметр для контролю рівня вакууму.



У комплектацію даних установок входять:

  • вакуумний насос серії WR (Water Resistant) для застосувань з підвищеним вмістом водяної пари;
  • кнопка пуску;
  • кульовий кран для відсікання вакуумної системи від споживача;
  • зворотний клапан;
  • фільтр сепаратор із зливним клапаном;
  • вакуумний ресивер з індикатором заповнення конденсатом;
  • зливний клапан для ручного дренажу (може бути автоматичним);
  • вакуумметр;
  • демпферні ніжки.

Тип системи

CPV 4/8

CPV 5/25

CPV 12/25

CPV 25/25

CPV 40/25

CPV 60/25

Насос

LB.4

LB.5WR



LB.25WR

LB.40WR

LB.60WR

Об’єм ресивера, dm³

8

25

Продуктивність,
м³/ч

4

5

12

25

40

60

Вакуум,

Mbar (abs)

2

10

5

Потужність двигуна, кВт (1~/3~)

0,12 (1~)

0,25/0,37

0,45/0,37

0,75/0,75

1,1 (3~)

1,5 (3~)

Вага, кг (1~/3~)

11

31/29,5

56,5/55

56/55

71

72

Автоматичні вакуумні системи серії CPA доступні в трьох версіях - Simplex, Duplex і Triplex

Автоматичні вакуумні системи серії CPA відрізняються кількістю насосів у системі і обсягом вакуумного ресивера. Такі системи застосовуються там, де потрібна безперервна робота і підвищена надійність (центральні вакуумні системи в медичній сфері, на виробництвах і в лабораторіях).

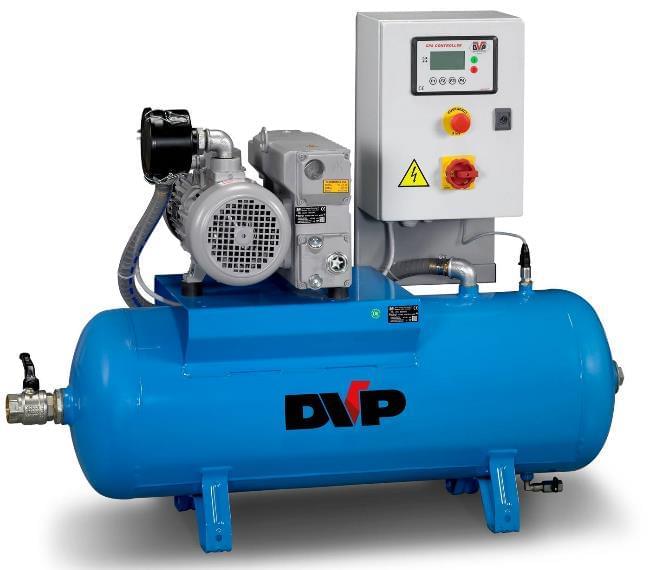

Вакуумна система SIMPLEX змонтована на сталевому ресивері і постачається повністю готовою до роботи.

.

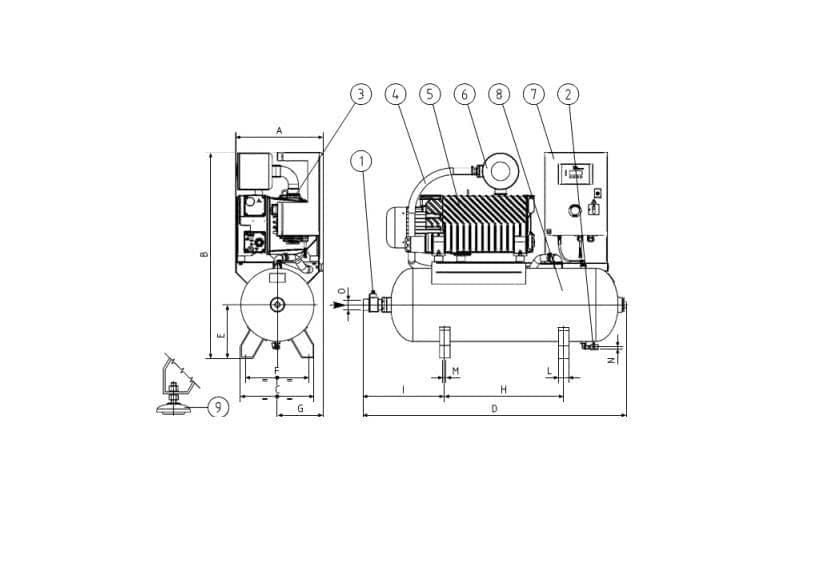

Склад вакуумної системи SIMPLEX:

  • вакуумний насос (поз. 5)
  • повітряний фільтр (поз. 6)
  • вакуумний ресивер з датчиком вакууму (поз. 8)
  • електронний блок управління з LCD дисплеєм (поз. 7)
  • відсічний кран (поз. 1)
  • клапан для зливу конденсату (поз. 2)
  • зворотний клапан (поз. 3)
  • армований вакуумний шланг (поз. 4)
  • додатково можуть комплектуватися антибактеріальними фільтрами (для медичних застосувань) і демпферними ніжками (поз. 9)

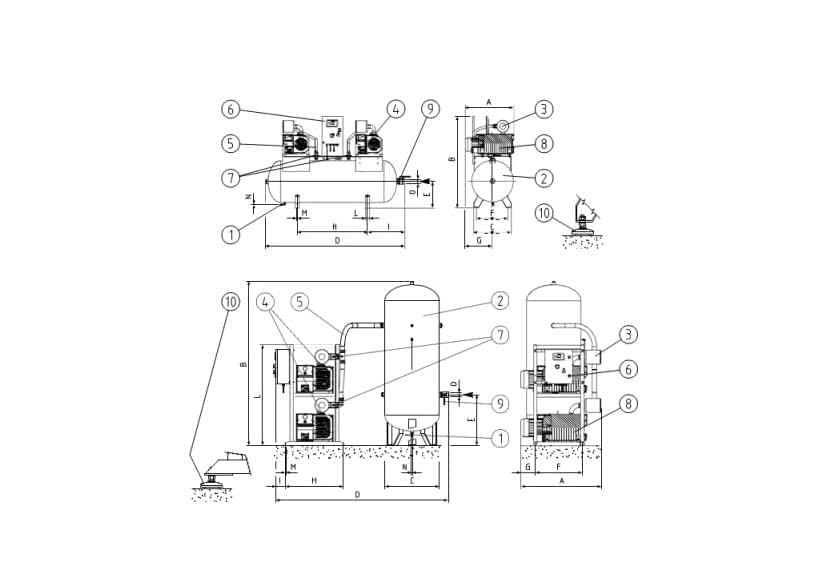

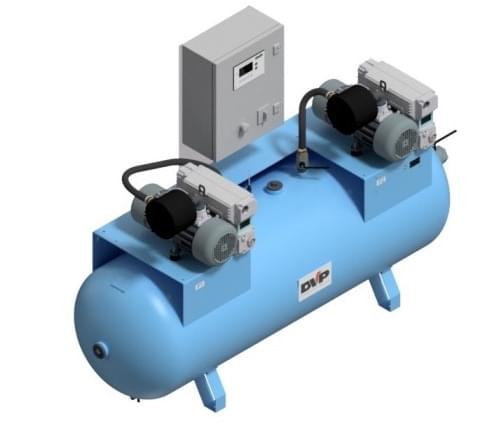

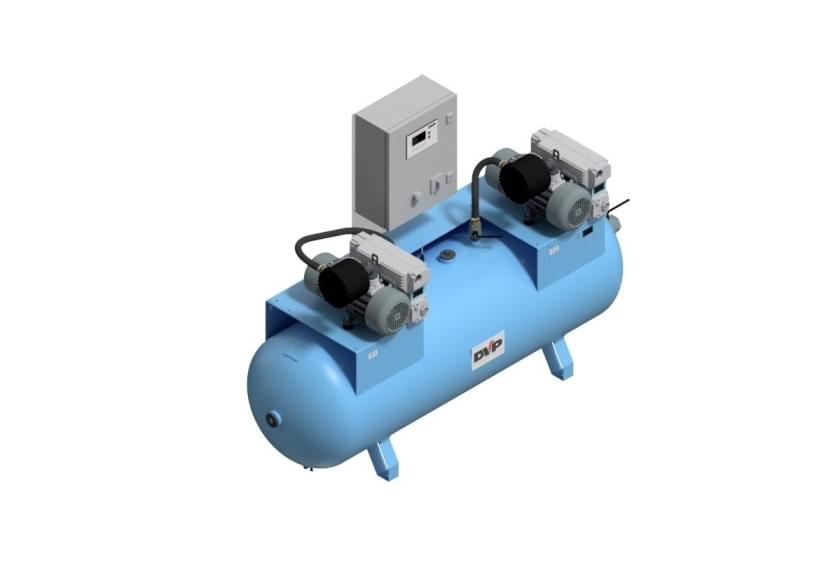

Вакуумна система серії DUPLEX оснащена двома вакуумними насосами і блоком управління

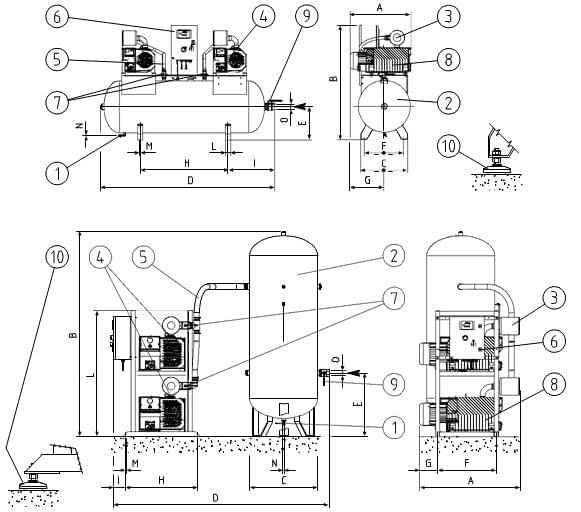

Склад вакуумної системи DUPLEX:

  • два вакуумних насоса (поз. 8)
  • повітряні фільтри (поз. 3)
  • вакуумний ресивер з датчиком вакууму (поз. 2)
  • електронний блок управління з LCD дисплеєм (поз. 6)
  • відсічний кран для кожного насоса для можливості проведення технічного обслуговування без зупинки вакуумної системи (поз. 7)
  • клапан для зливу конденсату (поз. 1)
  • зворотний клапан для кожного насоса (поз. 4)
  • армований вакуумний шланг (поз. 5)
  • кран для підключення вакуумної системи (поз. 9)
  • система додатково може комплектуватися антибактеріальним фільтром (для медичних потреб) і демпферними ніжками (поз. 10)

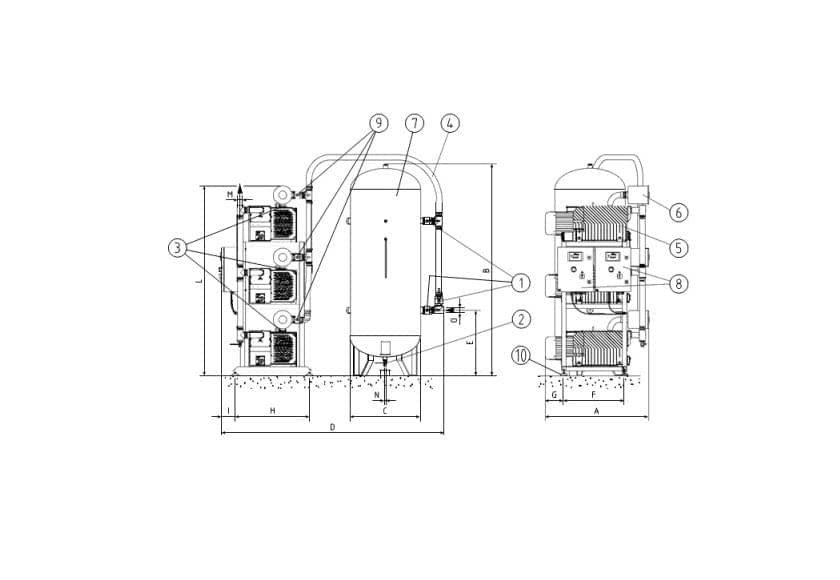

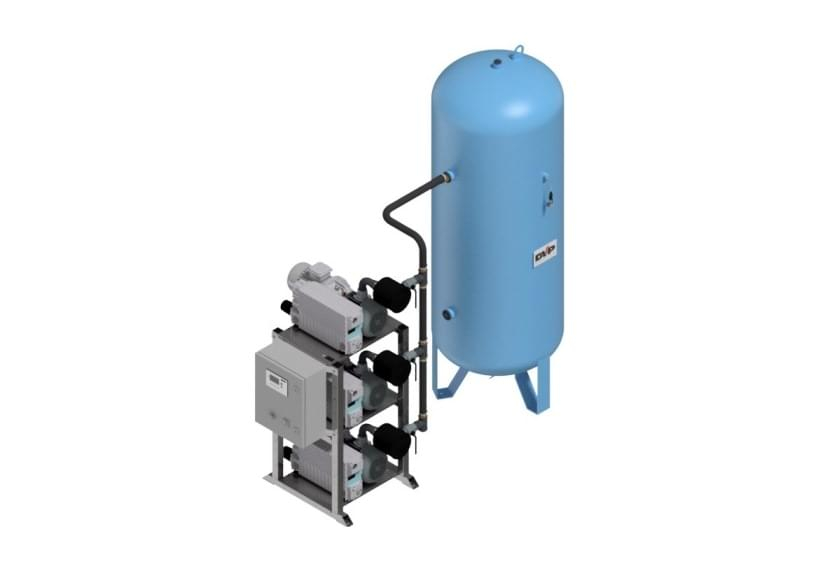

Системи централізованого вакууму серії TRIPLEX

Розроблено спеціально для використання в медичних установах, відповідно до вимог європейського стандарту безпеки EN 737/3 для медичного вакуумного обладнання. Висока надійність і безвідмовність - головна особливість установок центрального вакууму DVP TRIPLEX CPA. У штатному режимі працює один або два вакуумних насоса. У системі є третій резервний насос з окремою дублюючою системою управління. Таким чином у цих установках повністю резервується не тільки система відкачування, а й вимірювальна система (вакуумні датчики), система управління (на основі програмованого логічного контролера), амперометричний пристрій захисту від перевантажень. За необхідністю, за допомогою системи клапанів, можна ізолювати ресивер, і установка буде виробляти відкачування за байпасною лінією. А будь-який із насосів може бути від'єднаний під час роботи системи для проведення планового технічного обслуговування.

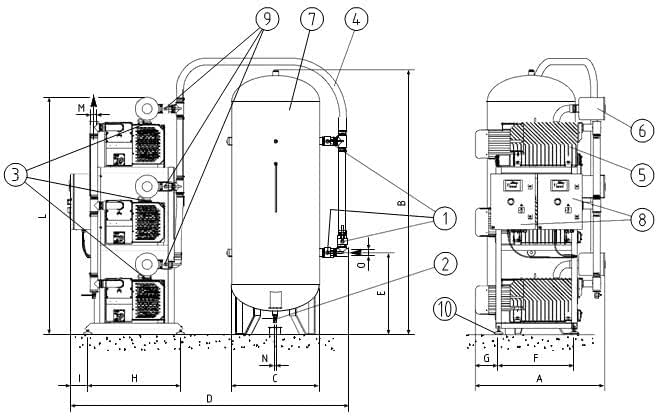

Склад вакуумної системи TRIPLEX (стандартна комплектація):

  • три вакуумних насоса (поз. 5) з повітряними фільтрами (поз. 6)
  • вакуумний ресивер (поз. 7)
  • два електронних блоки управління з LCD дисплеями (поз. 8)
  • запірні клапани для кожного насоса (поз. 9)
  • клапан для зливу конденсату (поз. 2)
  • байпасна лінія і клапани для ізоляції ресивера (поз. 1)
  • зворотний клапан для кожного насоса (поз. 3)
  • армований вакуумний шланг та інша необхідна обв'язка (поз. 4)
  • демпферні ніжки, опційно (поз. 10)
