Блокуючі газові пружини Bansbach

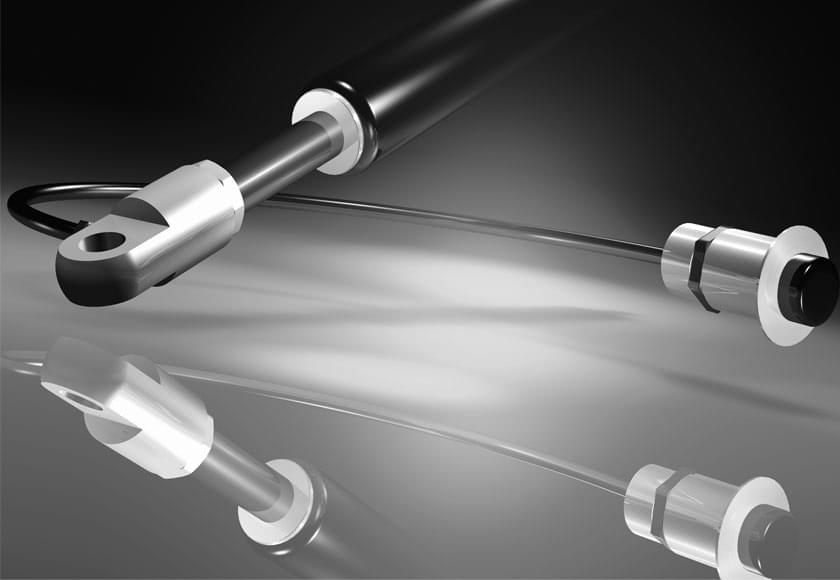

Шток поршня блокуючої газової пружини може бути зафіксований у будь-якому необхідному положенні протягом усього ходу простим натисненням на пускову кнопку.

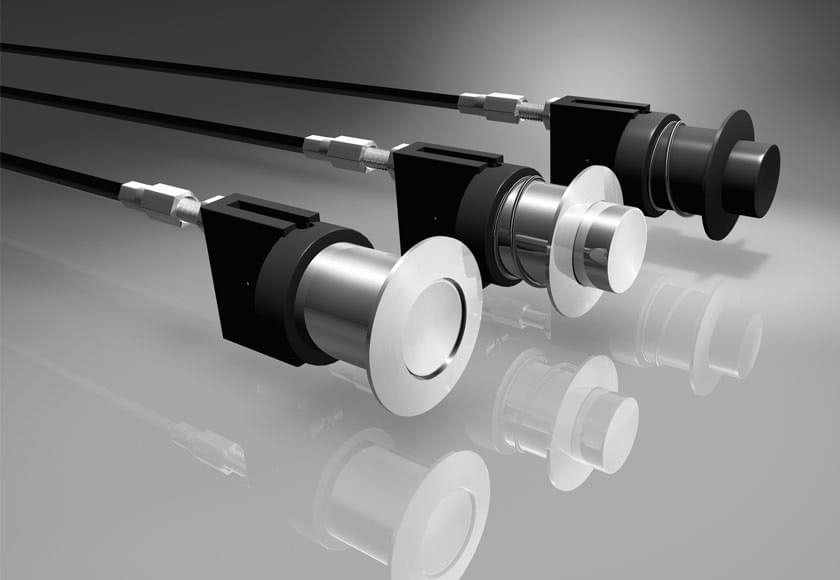

При натисканні на пускову кнопку відкривається поршневий клапан, що дозволяє газу або маслу протікати через поршень і шток поршня може витягуватися або втискатися. Після відпускання кнопки поршневий клапан перекривається і блокує шток в необхідній позиції. При блокуванні, в залежності від типу конструкції поршня, величини сили опору, а також напрямку руху, можна домогтися різних значень блокуючої сили. Якщо навантаження на пружину є значним, то надійне запірне блокування стає дуже важливою характеристикою.

Залежно від конструкції, компанія Bansbach пропонує 4 основних типи блокуючих газових пружин.

Тип В - еластичне блокування

Це базовий тип блокуючої газової пружини. Поршень повністю рухається в середовищі стисненого азоту. Коли клапан поршня закривається, то цей тип пружини може бути заблокований у будь-якій точці ходу штоку, але таке блокування буде досить еластичним і, в залежності від величини навантаження на пружину, може статися зсув від бажаної точки фіксації.

Тип К - жорстка фіксація при витягуванні, еластична при вдавлюванні

У цьому типі газових пружин блокування відбувається в камері з маслом, яка відокремлена від газу за допомогою плаваючого поршня. Якщо сила на цю пружину застосовується у напрямку витягування, то блокуюча сила утримує шток в нерухомому стані аж до механічної міцності газової пружини. У випадку, якщо сила застосовується в напрямі втискання, то пружина залишається нерухомою до того моменту, коли сила тиску на плаваючий поршень перевищена.

Тип Р - жорстка фіксація при втисканні, еластична при витягуванні

Принцип дії цього типу блокуються газових пружин схожий на тип К, але в цій конструкції газова та масляна камери поміняні місцями. Це означає, що пружина утримується в нерухомому стані аж до механічної міцності, у разі, якщо додається сила в напрямку втискання. Якщо сила застосовується у напрямку витягування, то фіксація буде жорсткою аж до того моменту, коли значення сили тиску на плаваючий поршень перевищено.

Тип КХ - жорстка фіксація в обох напрямках

У цьому типі блокуючих газових пружин всі переваги пружин типу К та типу Р скомбіновані в одному пристрої. Пружина утримується в нерухомому стані аж до механічної міцності, незалежно від того, в якому напрямку додається зусилля.
